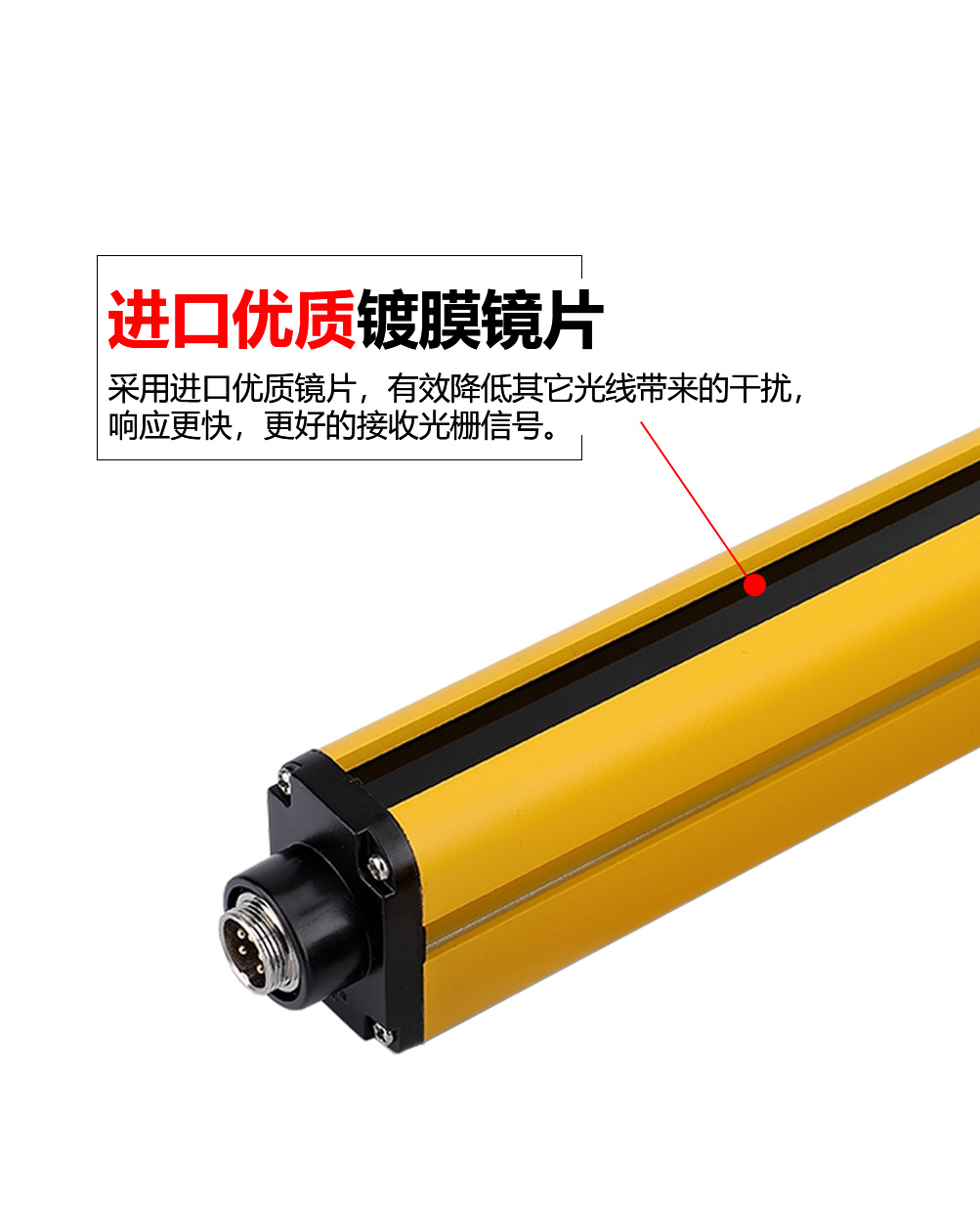

  • SM-D系列单边漫反射型光栅/光幕
  • SM-D系列单边漫反射型光栅/光幕

    服务热线0755-29490141

    在线咨询 扫一扫关注官方微信

    1、检测距离80mm至800mm可调,本体配置可调距离旋钮;

    2、反应灵敏,响应时间≤20ms;

    3、多种信号输出可选,NPN、PNP、继电器等;

    4、外观结实坚固,型材最薄部分厚度3mm;

    5、规格型号可选择,光束数量4-70光束,保护高度120-2800mm;

    6、主板与扩展板为SMT贴片设计处理、进口芯片、性能稳定;



    光栅类型

    漫反射型

    截面尺寸

    35*50mm

    光束数量

    4-70(常规)

    光轴间距

    40mm

    保护高度

    120-2800mm(常规)

    对射距离

    常规700mm,最远可调800mm(感应物以手掌为准)

    电源电压

    DC24V±10%

    响应时间

    ≤20ms

    信号输出

    NPN/PNP/24V继电器(可选)

    同步类型

    光同步

    外壳防护等级

    IP63 / IP65IE60529

    连接类型

    航插(3/4)/(3/5)

    负载电流

    <120mA

    工作电流

    <200mA

    红外波长

    红外发光二极管940nm

    抗干扰能力

    10000Lux

    主体外形材质

    铝合金/亚克力/聚酯

    电路保护

    反接保护/输出短路保护/过载保护

    消耗功率

    3-8W

    工作温度

    -15--65

    环境温度

    20C,RH≤85%

    介电强度

    DC30V.5A

    绝缘电阻

    100 MΩ

    外壳颜色

    黄色

    产品重量

    随着光栅高度(长度)而变化





    ※ 根据机器设备的上位机或PLC选择合适的输出信号

    输出形式

    光幕状态

    接收器指示灯

    输出晶体管状态

    电压形式


    NPN常闭

    通光

    绿

    ON

    输出电平1V



    低电平

    遮光

    OFF

    悬空,漏电流2mA


    NPN常开

    通光

    绿

    OFF

    悬空,漏电流2mA

    遮光

    ON

    输出电平1V


    PNP常闭

    通光

    绿

    ON

       输出电平24V



    高电平

    遮光

    OFF

    悬空,漏电流2mA


    PNP常开

    通光

    绿

    OFF

    悬空,漏电流2mA

    遮光

    ON

       输出电平24V

    备注:


    NPN常闭:即正常通光时信号线输出0V,遮光时无输出 NPN常开即正常通光时无输出,遮光时信号线输出0V


    PNP常闭:即正常通光时信号线输出24V,遮光时无输出PNP常开:即正常通光时无输出,遮光时信号线输出24V
