▷ 检测距离：18~28mm
▷ 复合LED：红色/绿色/蓝色
▷ 具备颜色和色标两种检测模式

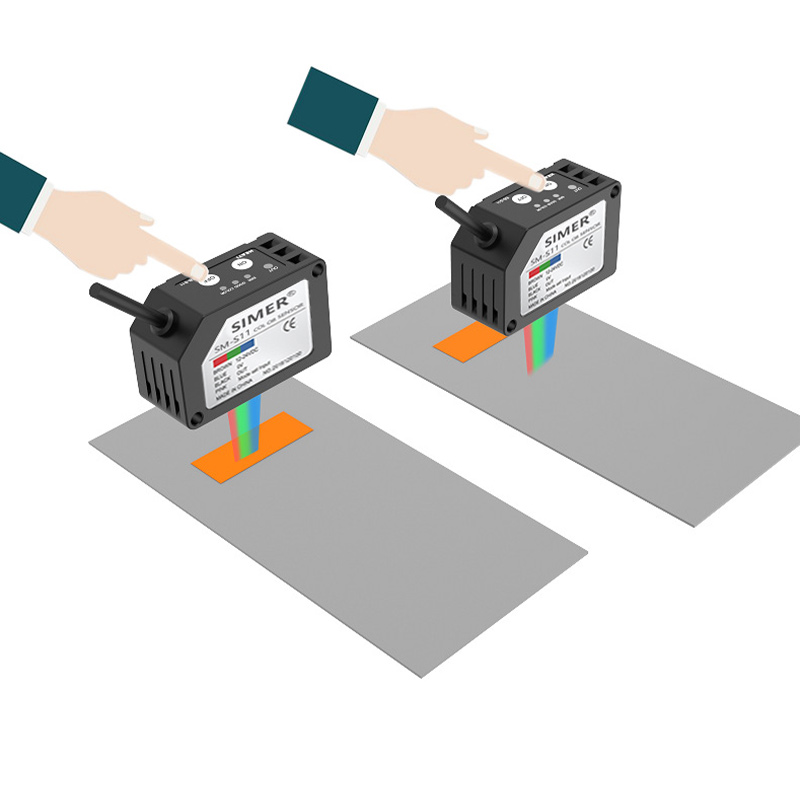

▷ 两点设置，简单方便
❏ 尺寸为1.5×7mm线形光斑，适合不同应用环境检测
❏ 检测距可达50mm，最佳检测范围为18-28mm
❏ 通过调整精度来消除被检测物体受抖动影响，防抖性能高
❏ 在检测物体边沿或两种不同颜色临界位置时精准识别，检测稳定可靠
❏ 具备颜色和色标两种检测模式，性能大大优越于普通色标
❏ 两点设置，简单方便，体积小巧，适合不同空间安装
类型
电缆型
NPN
SM-S11N
PNP
SM-S11P
检测距离
18-28mm
电源电压
24V DC±10% 脉动P-P10%以下
消耗电量
功率850mW以下（电源电压24V时，消耗电流35mA以下）
色标模式切换输入
Low（NO） 0至0.6V DC 流出电流0.5mA以下 输出阻抗 约10KΩ
Low（OFF） 0至0.6V DC或开放
彩色模式切换输入
HIgh（OFF）12至+V DC或开放
HIgh（OFF）12至+V DC或开放 流出电流3mA以下 输出阻抗 约10KΩ
输出
NPN开路集电极晶体管 ∎最大流入电流50mA ∎外加电压30V DC以下（输出和0V之间） ∎剩余电压1.5V以下（流入电流50mA时）✱
PNP开路集电极晶体管
∎最大流入电流50mA
∎外加电压30V DC以下（输出和+V之间）
∎剩余电压1.5V以下（流入电流50mA时）✱
色标模式输出操作
色标检出时ON
彩色模式输出操作
一致时ON
短路保护
配备（自动恢复）
反应时间
200us以下
环境温度
-15℃~55℃ 无冻结 无结露
环境湿度
35至85%RH，无凝结
投光元件
复合LED：红色/绿色/蓝色
投光波峰波长：640nm/525nm/470nm
材质
外壳：PBT 操作面板：PC 操作按钮：硅胶 透镜：PC
电缆
0.2m㎡ 4芯橡皮电缆线，标准长度2m
褐色：+V 蓝色：OV 黑色：输出 粉红色：模式转换输入
重量
约104g
产品型号：SM-S11N SM-S11P
