  • SM-Z系列智能型型安全光栅/光幕
  • SM-Z系列智能型型安全光栅/光幕

    服务热线0755-29490141

    在线咨询 扫一扫关注官方微信

    SM-Z系列高端型安全光栅是基于微机控制的一套高品质,高性能安全防护产品,每一块扩展板都有一个数字化智能指示灯,工作状态一目了然,无盲区型,边缘距离为3mm,安全系数更高功能强大,自检功能完善,使用简单,安全可靠,响应时间15ms以内,对射距离可达10米,适合多种环境使用。

    产品特点:

    ◎ CPU自检:

    光栅采用CPU自检,当光栅自身出现故障时(如:光源不同步,光源强度不够,投光驱动电路出错,主控电路出错,电缆出问题,以及接收驱动电路出错,主控电路出错,CPU出错),光栅能确保不向所控制的设备发出错误信号, 确保光栅的安全性.

    ◎ 双独立OSSD输出:

    在输出方面,为追求更好的安全性,采用了双独立冗余输出,使自动防止故障具有很高的安全性,可直接驱动安全继电器和安全性PLC.

    ◎ 性能稳定:

    具有良好的抗震性能,元器件采用SMT技术,采取多项抗震措施,主要核心元器件为进口(美国、德国),性能更稳定.

    ◎ 超强的抗干扰能力:

    采用光通信和专业光学系统设计,对焊接弧光,闪频灯光等外界光线具备良好的抗干扰能力.

    ◎ 反应更灵敏:

    本系列所有的光栅产品反应时间在15ms 以内;

    过载和短路保护:

    当安全光栅输出因过载或短路,光栅将进入保护状态,同时光栅安全系统将关闭;

    ◎ 具备屏蔽(浮动/固定消隐)功能:

    支持固定消隐/浮动消隐,可根据客户需求定点屏蔽光束,不影响其它光束正常工作(可根据实际要求定制).

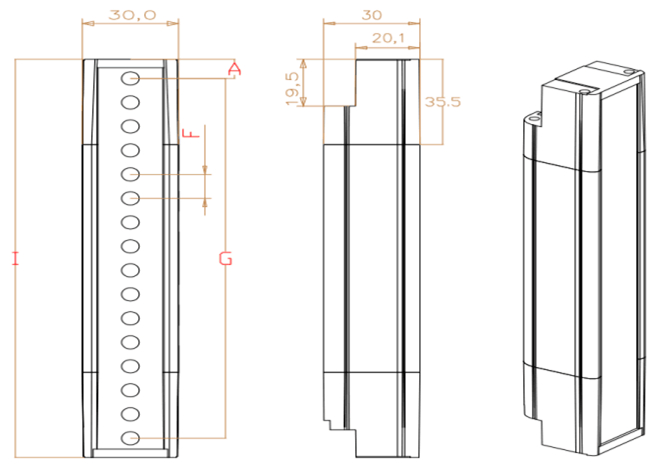

    SM-Z系列安全光栅尺寸图:


    产品截面尺寸:30×30mm

    G:保护高度计算公式:G=(N-1)×F

     I:外形总高度计算公式:I=G+A×2

    A:  表示上端盖尺寸: F÷2+3mm

    B:  表示下端盖尺寸: F÷2+3mm

    F: 表示光轴间距 (此款光栅间距有10、20、40mm可选择)

    N: 表示光轴数量 (光轴数量从4、6、8、10....200束可选择)


    SM-Z系列安全光栅固定支架尺寸图:

    安装固定方式分为二种:1、L型侧装固定方式;2、后槽T型螺丝固定方式;




    SM-Z系列安全光栅/光幕接线图:

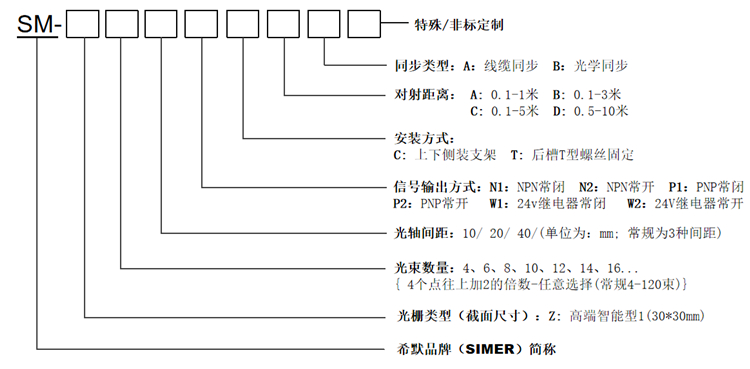

    SM-Z系列产品选型说明:


    选型举例:

    型号:SM-Z1620N12SCA

    释义:SM-希默品牌简称;Z-为高端智能型;16-光束数量为16 束;20-光轴间距为20mm;N12-NPN常闭/常开双路信号输出;

    S-上下侧装固定支架;C-对射距离0.1-5米;A-同步类型为线缆同步

    规格型号一览表:



    注:1、此表型号命名全部为常用信号NPN常闭,如需其他信号输出请按照“产品规格型号组成说明”去选择;

           2、此款产品对射距离为:0.1-3m/ 0.1-5m/0.5-10m三种;



    应用范围:锻压机床、自动化设备、剪切机器、液压机械、机器人、工业机械手、包装设备、生产流水线、立体车库及其它自动化设备,也可用于多面区域保护或防盗等。
